Details: Il sensore a riflessione di infrarossi QRD1114 e' formato da un diodo emettitore di infrarossi ed un fototransistor NPN montati affiancati in un contenitore di colore scuro. Questo garantisce una risposta del fototransistor alle radiazioni infrarosse provenienti da una superficie posta perpendicolarmente in fronte ad essi.
Il fototransistor, quindi, intercetta le emissioni del diodo solo quando uno strato riflettente viene a posizionarsi di fronte al sensore.
Questo sensore e' ideale per misurare transizioni "bianco-nero" o per identificare oggetti posti di fronte (da 0.5cm ad 1 centimetro).

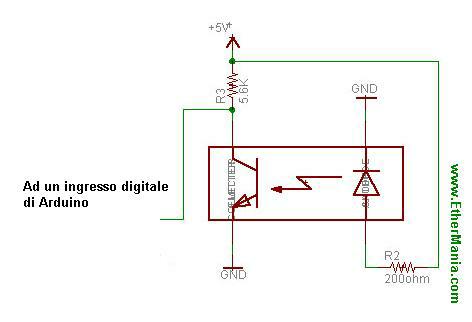

L'utilizzo di questo sensore e' molto semplice, basta alimentare il LED con 5V interponendo una resistenza da 200ohm o 220ohm in serie all'alimentazione. Si potra' prelevare il segnale sul collettore del fototransistor, avendo cura di collegare l'emettitore a massa ed alimentare il collettore tramite una resistenza da 4700 ohm o 5600 ohm collegata ai 5V.
Il segnale cosi' ottenuto potra' essere iniettato su un piedino di ingresso del microcontrollore o di una scheda Arduino.
Per ulteriori informazioni si faccia riferimento alla scheda tecnica del dispositivo, qui sotto riportata.
Scheda
tecnica del prodotto (clicca sull'immagine PDF, richiede Acrobat Reader)
Il fototransistor, quindi, intercetta le emissioni del diodo solo quando uno strato riflettente viene a posizionarsi di fronte al sensore.
Questo sensore e' ideale per misurare transizioni "bianco-nero" o per identificare oggetti posti di fronte (da 0.5cm ad 1 centimetro).
L'utilizzo di questo sensore e' molto semplice, basta alimentare il LED con 5V interponendo una resistenza da 200ohm o 220ohm in serie all'alimentazione. Si potra' prelevare il segnale sul collettore del fototransistor, avendo cura di collegare l'emettitore a massa ed alimentare il collettore tramite una resistenza da 4700 ohm o 5600 ohm collegata ai 5V.
Il segnale cosi' ottenuto potra' essere iniettato su un piedino di ingresso del microcontrollore o di una scheda Arduino.
Per ulteriori informazioni si faccia riferimento alla scheda tecnica del dispositivo, qui sotto riportata.
Scheda
tecnica del prodotto (clicca sull'immagine PDF, richiede Acrobat Reader)
