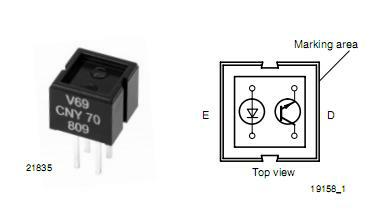

Details: Il CNY70 e' un sensore a riflessione che include un emettitore ad infrarossi ed un fototransistor. I due componenti sono assemblati in un contenitore che blocca la luce visibile minimizzando, cosi', interferenze con la luce ambientale.

Le applicazioni tipiche in cui questo sensore viene impiegato sono quelle delle scansioni optoelettroniche, fine corsa, conteggio di marcatori ottici, encoder, misurazione della velocita' di alberi rotori e ruote, robotica, etc.

L'utilizzo di questo sensore e' molto semplice, basta alimentare il LED con 5V interponendo una resistenza da 220ohm in serie all'alimentazione. Si potra' prelevare il segnale sul collettore del fototransistor, avendo cura di collegare l'emettitore a massa ed alimentare il collettore tramite una resistenza da 4700 ohm collegata ai 5V.
Il segnale cosi' ottenuto potra' essere iniettato su un piedino di ingresso del microcontrollore o di una scheda Arduino.

Caratteristiche techiche:

• Tipo di sensore: fototransistor
• Dimensioni (L x W x H in mm): 7 x 7 x 6
• Distanza operativa massima: < 0.5 mm
• Range operativo > 20 % corrente relativa: 0 mm to 5 mm
• Corrente tipica d'uscita sotto test: IC = 1 mA
• Lunghezza d'inda emettitore: 950 nm
• Filtro per la luce ambientale incluso

Ulteriori approfondimenti sulla scheda tecnica del dispositivo qui sotto riportata.

Scheda tecnica del prodotto (clicca sull'immagine PDF, richiede Acrobat Reader)
