Un nuovo shield per Arduino UNO e MEGA 2560 che permette di pilotare quattro stringhe di High Power LED.

Lo shield e’ equipaggiato con quattro generatori di corrente a 350mA. Essi sono collegati a 4 piedini PWM disponibili su Arduino UNO ed Arduino MEGA2560 (e compatibili) attraverso i quali e’ possibile modulare la luminosita’ delle stringhe LED.

L’alimentazione necessaria allo shield ed ai LED puo’ essere prelevata sia dalla VIn (e quindi sfruttare la tensione presente sul connettore DC di Arduino) piuttosto che attraverso un apposito connettore presente sullo shield. In quest’ultimo caso e’ possibile alimentare Arduino direttamente dallo Shield. La tensione di alimentazione puo’ variare da un minimo di 8 fino ad un massimo di 27Volt (in quest’ultimo caso e’ necessario provvedere all’alimentazione di Arduino tramite un alimentatore esterno).

Ipotizzando di alimentare lo shield con 24Volt, sara’ possibile pilotare un massimo di circa 8 LED da 1Watt per ogni stringa, arrivando, quindi, alla fantasmagorica cifra di 32 LED da 1 Watt per ogni shield!

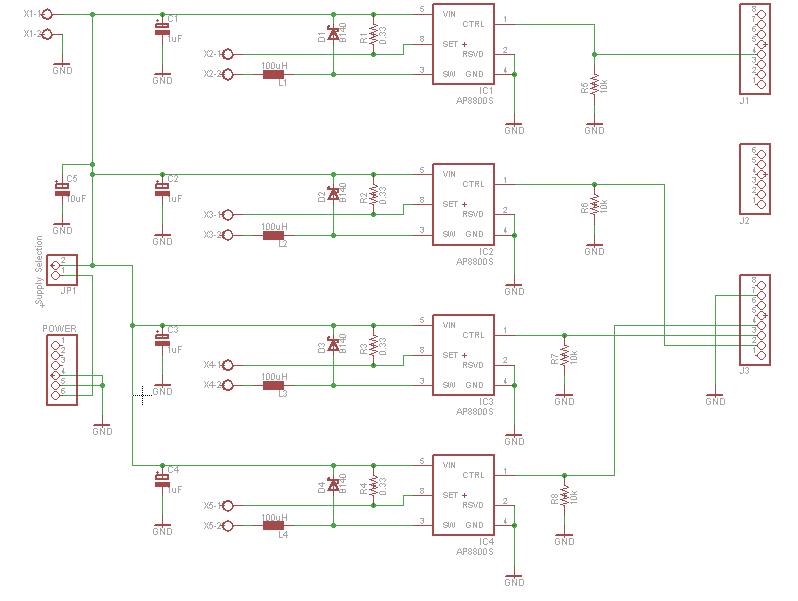

Qui sotto lo schema elettrico dello shield.

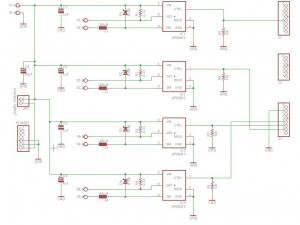

HIgh Power LED Shield Schematics Preview

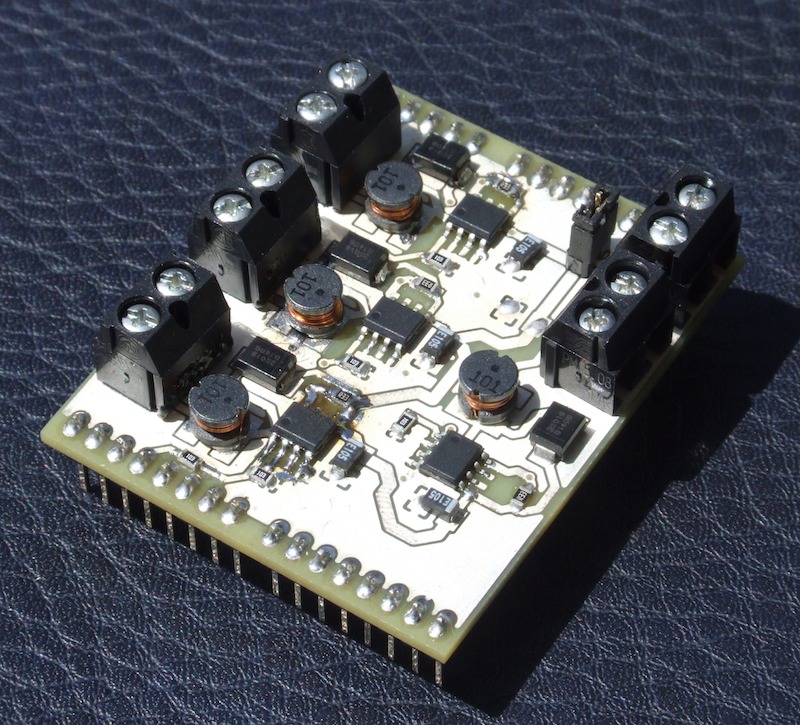

Qui, invece, le prime fotografie del prototipo dello shield.

Prototype Picture

Lo shield e’, disponibile sullo shop a questo link: High Power LED Shield.

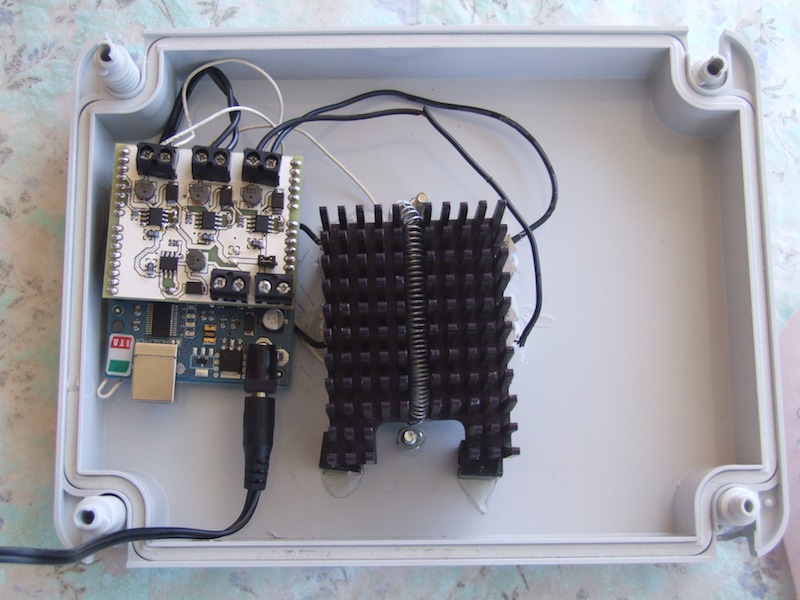

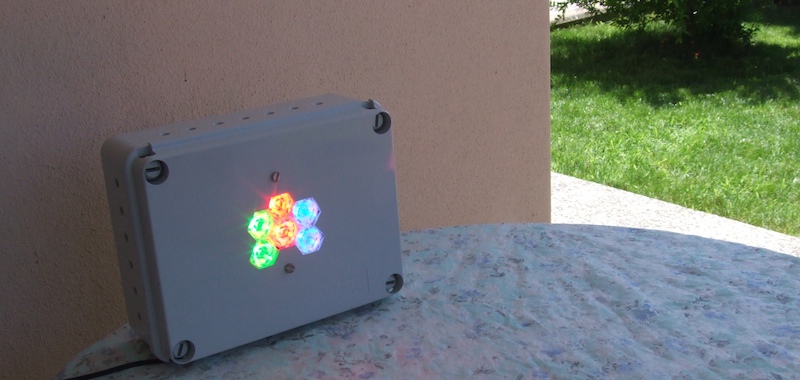

Nelle successive fotografie si puo’ vedere come sia stato utilizzato per pilotare un proiettore formato da 6 LED High Power da 1 Watt realizzando cosi’ un proiettore RGB (non si utilizza in questo caso, il quarto canale) in grado di generare una moltitudine di colori sfruttando le uscite PWM di Arduino.

High Power LED Color Projector with Arduino

High Power LED Color Projector with Arduino
